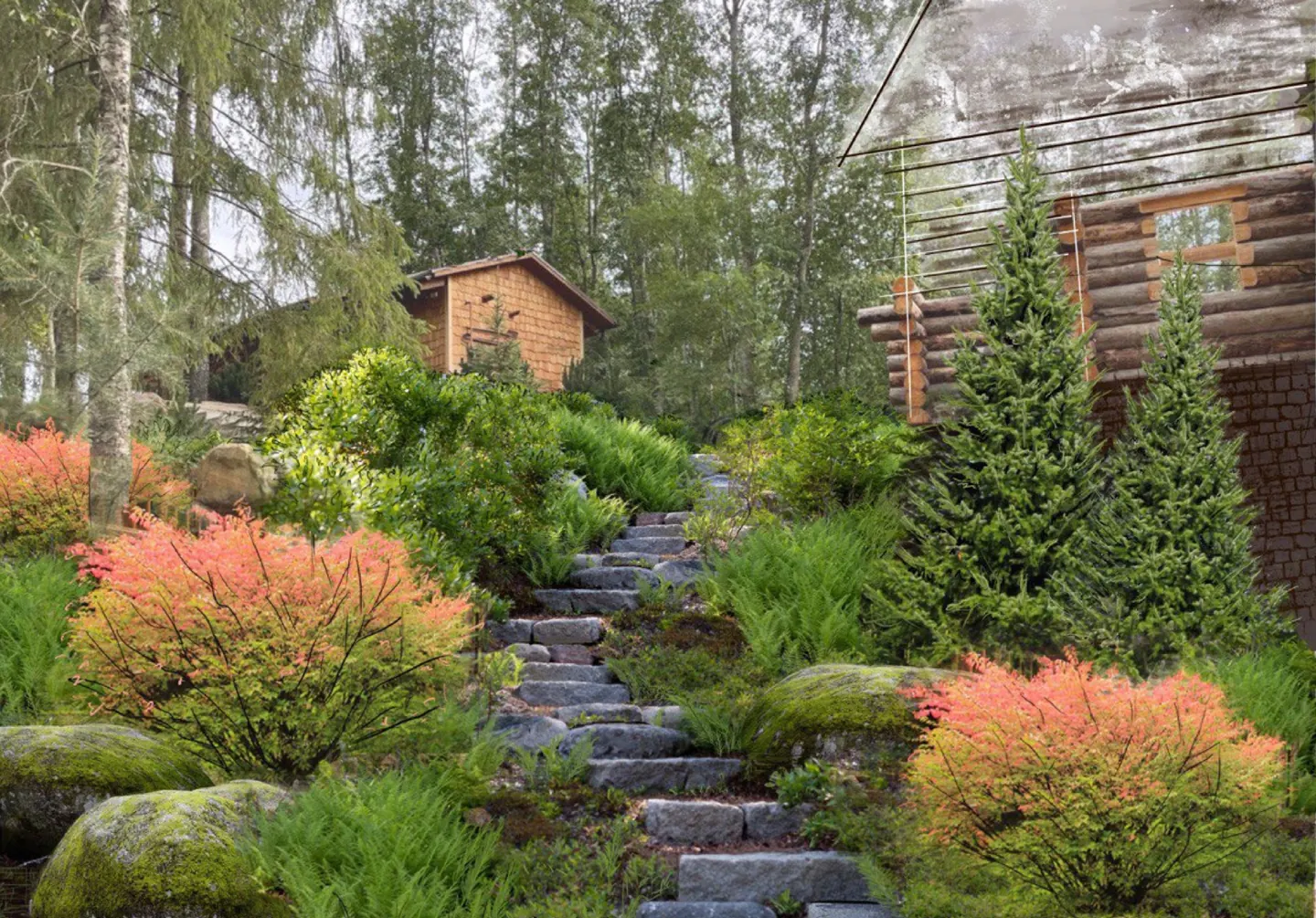

Концепция · визуализации
Валдай
Не декорировать лес, а восстановить его естественную ярусность
Рельеф и вода
Вертикальная планировка участка
Назначаем высоты дома, площадок, дорожек и газона так, чтобы вода уходила от дома, а перепады решались ступенями и террасами, а не переделками.
проект с вертикальной планировкой — от 310 000 ₽цены
Обсудить участокЧто такое вертикальная планировка участка
Вертикальная планировка участка — это проект рельефа: высотные отметки дома, входов, площадок, дорожек и газона и уклоны между ними. Она решает, куда уходит вода с крыши и покрытий, где нужны ступени, откосы или подпорные стенки и сколько грунта срезать и подсыпать. Результат — план с проектными отметками, разрезы и картограмма земляных масс. Проект с вертикальной планировкой и инженерией для участка до 15 соток — от 310 000 ₽.
Когда нужна вертикальная планировка
Совсем ровных участков не бывает, а вода всегда ищет самую низкую точку. Если её не задать проектом, этой точкой оказывается крыльцо, отмостка или угол газона. Вертикальная планировка нужна, если:
- После дождя стоят лужи или вода подходит к фундаменту.
- Участок с уклоном — к дому, от дома или к соседям. Как работаем со склоном — на странице участок с уклоном.
- Дом выше или ниже дороги, и заезд с парковкой надо вписать в перепад.
- Участок подсыпали после стройки, и уровни разных частей теперь не совпадают.
- Дом ещё строится. Отметки пола, входов и террас дешевле согласовать сейчас, чем потом поднимать дорожки и газон под готовое крыльцо.
Что делает ландшафтный архитектор
Сначала изучает топосъёмку: существующие отметки, деревья, сети и границы. Затем назначает высоты ключевых точек — входа в дом, террасы, въезда, площадок — и связывает их уклонами так, чтобы поверхностная вода уходила от дома к лоткам, дождеприёмникам или в дренаж. Перепады, которые не взять уклоном, решаются ступенями, откосами и подпорными стенками. В конце считается баланс земляных масс: по возможности свой грунт перераспределяют на участке, а не вывозят и завозят машинами. Подробнее о том, кто и как ведёт такие проекты, — на странице ландшафтного архитектора.
Вертикальная планировка и дренаж
Это две части одной задачи. Планировка отводит поверхностную воду — дождь и талый снег, — а дренаж собирает воду из грунта. Если сделать только дренаж, поверхностная вода всё равно соберётся у крыльца; если только планировку — подтопит подвал при высоких грунтовых водах. Поэтому трассы лотков, дождеприёмников и дренажа проектируются вместе с отметками.
Вертикальная планировка в разрезе
Как меняется рельеф по проекту: что срезают, что подсыпают и куда уходит вода.
- Нулевая отметка — чистый пол первого этажа; от неё считаются все высоты участка.
- Отмостка с уклоном от стен: вода с крыши и площадок уходит от фундамента.
- Терраса с уклоном 1–2 % от дома. Под ней — насыпь: проектный уровень выше существующего.
- Подпорная стенка берёт перепад, который не взять уклоном газона.
- Газон: здесь проектный уровень ниже существующего — срезка; лишний грунт идёт в насыпь под террасу.
- Лоток в низшей точке собирает поверхностную воду и уводит её в дождеприёмник или дренаж.
Что входит в проект вертикальной планировки
Комплект чертежей, по которому подрядчик выполняет земляные работы и водоотвод.
| Топосъёмкаобычно в масштабе 1:500 | существующие отметки, деревья, сети, границыисходные данные для всех решений |
|---|---|
| План вертикальной планировкис проектными горизонталями и уклонами | проектные отметки дома, входов, площадок, переломов дорожекстроители выносят высоты в натуру |
| Разрезычерез дом, террасу и перепады | существующий и проектный уровень по характерным линиямвидно, где ступени, откосы и стенки |
| Картограмма земляных массбаланс: свой грунт — на участке | где и сколько срезать и подсыпатьсмета земляных работ без догадок |
| Схема водоотводавместе с трассами дренажа | направления стока, лотки, дождеприёмники, выпускивода уходит от дома, а не к соседям |
| Узлы и конструкциис основанием и дренажом за стенкой | подпорные стенки, лестницы, откосы, бордюрыперепады решены надёжно |
Ориентиры уклонов на участке
Практические ориентиры, с которых начинается проект. Точные значения задаются по рельефу и покрытиям.
| Отмостка и площадки у домаширина отмостки — по проекту дома | уклон от стенвода не идёт к фундаменту |
|---|---|
| Терраса и мощёные площадкинаправление — к газону или лотку | 1–2 % от домавода не стоит, а уклон незаметен глазу |
| Дорожкипродольный — по рельефу | поперечный уклон 1–2 %дорожка сохнет быстро, зимой меньше льда |
| Крутой продольный уклонобычно, когда уклон больше 6–8 % | ступени вместо уклонаидти удобно и безопасно в любую погоду |
| Газонвыпуклости и впадины — главная ошибка | от 1 % к точке сбора водынет застоя и вымокания |
| Откос с газономкруче — почвопокровные растения или укрепление | не круче 1 : 3газон можно косить |
Ошибки, которые потом переделывают
Почти все связаны с водой и с порядком работ.
| Подсыпка «на глаз» после стройкиспоры с соседями тоже из-за этого | вода идёт к дому или к соседямотметки — по проекту, вынос геодезистом |
|---|---|
| Не сняли плодородный слойплодородный слой — ценный ресурс | грунт смешан с глиной, газон и посадки болеютснять, сохранить и вернуть после планировки |
| Дорожки по готовому газонубордюр — по проектной отметке | у дорожки собирается водауровни покрытий задаются до газона |
| Подсыпка под кронами деревьевподробнее — в кейсе «Корабельные сосны» | корни задыхаются, дерево сохнет через пару сезоновуровень у ствола не менять |
| Нет баланса землисрезка и насыпь — в одном проекте | лишние машины грунта: вывоз и завозкартограмма земляных масс |
Проекты бюро
Сады на склоне и в лесу, где рельеф и деревья определяли решения.
Сколько стоит вертикальная планировка
Стартовые цены бюро. Топосъёмка и материалы считаются отдельно.
| Проект с вертикальной планировкой и инженериейучасток до 15 соток | от 310 000 ₽рабочий проект сада плюс отметки, разрезы, водоотвод и дренаж |
|---|---|
| Рабочий проект без инженериидля ровного участка без проблем с водой | от 250 000 ₽разбивка, покрытия, посадки, свет и полив |
| Инженерное благоустройство — работысмета — по рабочему проекту | от 20 000 ₽ за соткувертикальная планировка, дренаж, ливнёвка, трассы света и полива |
Вертикальная планировка: короткие ответы
Что спрашивают владельцы участков до первого разговора.
Что такое вертикальная планировка участка простыми словами?
Это проект высот: на какой отметке будут вход в дом, терраса, дорожки и газон и с каким уклоном между ними, чтобы вода уходила от дома, а перепады решались ступенями и стенками.
Нужна ли вертикальная планировка на ровном участке?
Да, если на участке стоят лужи или вода подходит к дому. На ровном участке уклоны небольшие, но без них вода собирается у крыльца, дорожек и в низких местах газона.
Что нужно для проекта вертикальной планировки?
Топографическая съёмка участка с отметками, деревьями и сетями. Если её нет, сначала заказывают топосъёмку — без неё отметки не назначить.
Сколько стоит вертикальная планировка участка?
Проект с вертикальной планировкой и инженерией для участка до 15 соток — от 310 000 ₽. Работы по инженерному благоустройству — от 20 000 ₽ за сотку; точная смета — по рабочему проекту.
Когда делать вертикальную планировку — до или после стройки дома?
Лучше до окончания стройки: отметки пола, входов и террас дешевле согласовать заранее. Земляные работы по планировке выполняют после тяжёлой техники, но до дорожек, газона и посадок.
